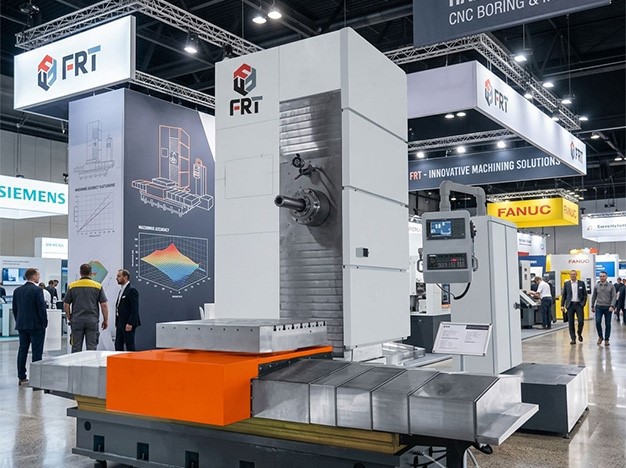

Хоризонтална пробивна машина с ЦПУ

Хоризонталната пробивна машина с ЦПУ има различни функции за обработка, като фрезоване, пробиване, пробиване (пробиване, разширяване, райбериране), нарязване на резба, точково фрезоване и др. Подходяща е за обработка на големи части в различни области на механична обработка като кораби, нова енергия, космическо пространство, автомобили, инженерни машини, опаковки, железопътен транспорт, хардуер и гума, а също така е предпочитаното оборудване за обработка на различни ултра големи и ултра тежки части с високи изисквания за точност и сложни структури.

Свържете се сега

Хоризонтална пробивна машина с ЦПУ е машинен инструмент, използван за обработка на вътрешни кръгли отвори. Използва се главно за обработка на вътрешни кръгли отвори с високи изисквания за точност, големи диаметри и голяма дълбочина. Следните са процесите, които могат да бъдат извършени от бормашина:

Обработка на вътрешни кръгли отвори:Пробивните машини се използват главно за обработка на вътрешни кръгли отвори, включително прецизни отвори, големи отвори, дълбоки отвори и др.

Обработка на вътрешна нишка:Вътрешните резби се обработват с бормашини, които могат да се използват за производство на болтове, гайки, фитинги за тръби и др.

Вътрешна обработка на зъбни колела:Зъбните канали на вътрешните зъбни колела се обработват от пробиващи машини, които могат да се използват за производство на различни вътрешни части на зъбни колела.

Вътрешна обработка на тресчотка:Жлебовете на зъбите на вътрешните тресчотки се обработват от пробиващи машини, които могат да се използват за производство на различни вътрешни части на тресчотката.

Обработка на дълги отвори:Дългите отвори се обработват в определен диапазон на дължина с помощта на специални инструменти за обработка, които могат да се използват за производство на различни части.

Обработка на ръкава:Вътрешният отвор на втулката се обработва от пробивна машина, която може да произвежда различни части на втулката, като втулки на валове, лагерни втулки и др.

Обработка на дълбоки отвори:Прецизните отвори се обработват в по-голям диапазон на дълбочина с помощта на специални инструменти и техники за обработка.

Свържете се сега

1. Основни структурни характеристики

Водещата релса за линейно движение използва тежко-натоварена ролкова линейна водеща релса; въртящият се вал приема прецизен YRT лагер като водеща релса на пръстена. който има малко триене, добра динамична реакция и добра стабилност на движението на въртящите се части. Оста A- може да бъде напълно затворен-контур, контролиран от кръгла решетка. Постигане на непрекъснато и произволно индексиране. Работната маса се върти, а формата за подаване приема електрическа предавателна структура. мотор+двойна редукторна структура за задвижване на двойни малки зъбни колела за задвижване на големия зъбен венец на работната маса, елиминирайки хлабината на трансмисията и постигайки висока точност на въртене.

2. Тежкотоварната ролкова линейна водеща релса има предимства като висока контактна твърдост. способност да издържат на големи динамични и статични натоварвания. Малък динамичен и статичен коефициент на триене, добра динамична производителност. Висока точност на позициониране и лесна поддръжка.

3. Системата с въртящ се вал използва прецизни YRT лагери, а работната маса има висока точност на въртеливо движение, твърдост на огъване и добра устойчивост на срязване.

4. Водещата релса на оста V- на въртящата се работна маса с ЦПУ е оборудвана със стоманен телескопичен защитен капак, а работната маса е оборудвана с тава за вода.

5. Оста A- на CNC ротационната работна маса има хидравличен затягащ механизъм, осигуряващ надеждно затягане. Основни технически параметри на CNC ротационната работна маса (налични са множество спецификации)
