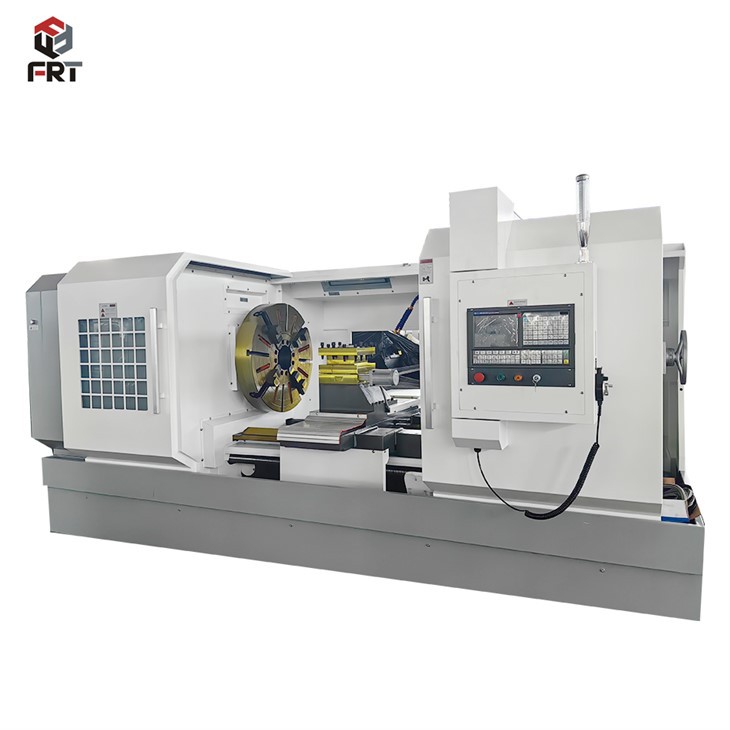

Хоризонтална CNC стругова машина
хоризонтална CNC стругова машина
Хоризонталната CNC стругова машина са машини с ЦПУ с хоризонтално легло. Носещият-капацитет на натоварване на детайла се персонализира според нуждите и те предлагат пълна гама от дължини на обработка и диаметри на въртене, за да съответстват на различни въртящи се детайли. Интегрирани с CNC система, те притежават функции за автоматично рязане, прецизен контрол и много-композитни машинни функции, способни да обработват външни диаметри, вътрешни отвори и резби. С отлична твърдост на леглото, надеждна-носеща способност и стабилна точност на обработка, те са основно оборудване за прецизно производство и масово производство на части за валове и дискове/втулки.
Продукти Sкак

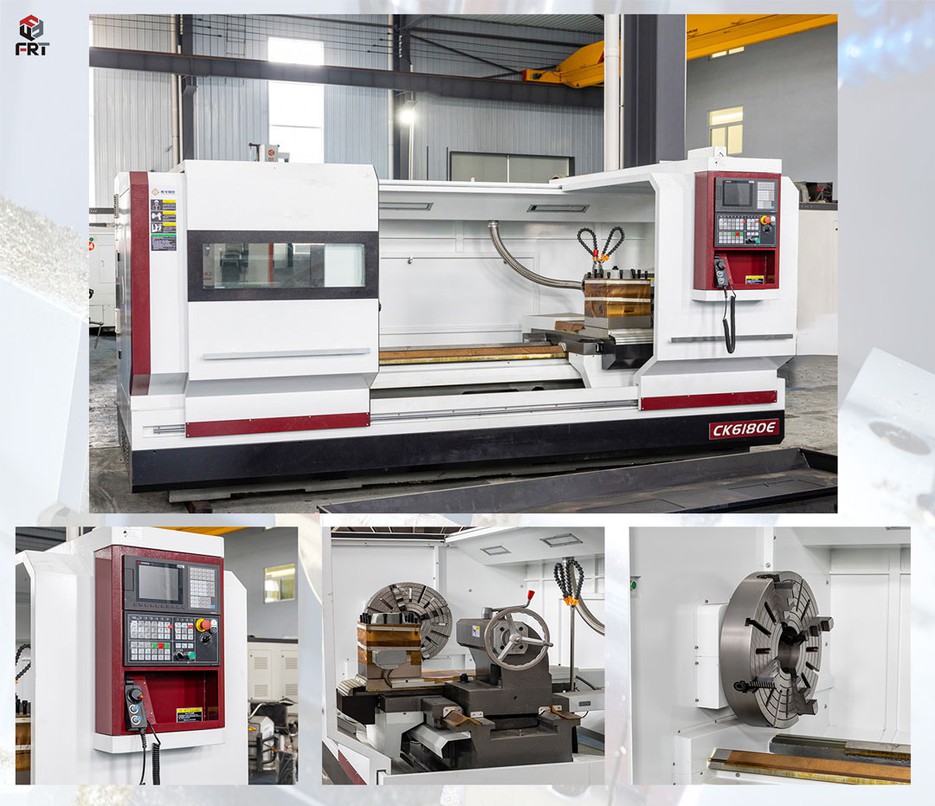

Ключовите функционални компоненти на хоризонтална стругова машина с ЦПУ са опорна част, патронник, стойка за инструменти и задна част. Главната опора осигурява главно задвижване и регулиране на скоростта, определяйки силата на рязане и точността на шпиндела. Патронникът затяга и позиционира детайла, като предлага три-само{3}}центриращи се{3}}челюсти и четири-челюсти с едно-действие, за да отговарят на различни форми на детайла. Стойката на инструмента носи режещия инструмент за завършване на подаването при рязане, предлага се във вертикална/хоризонтална и електрическа/хидравлична конфигурация, за да отговори на различни нужди от обработка. Задната част, във връзка с центъра, поддържа детайли от тип -дълъг вал, като компенсира деформацията при рязане и осигурява коаксиалност по време на обработката на дълги части.
Основни параметри
| Подробности |
CK6150B/6163A-1000/1500/2000/3000 |
|
Максимален диаметър на струговане на леглото |
Φ500mm/Φ630mm |
|
Максимален диаметър на завъртане на палета в посока X |
Φ290mm/Φ420mm |
|
Двойно горно разстояние |
1000мм/1500мм/2000мм/3000мм |
|
Спецификации на носа на шпиндела |
A2-8/D8 |
|
Конус на шпиндела |
Метрика1:20 |
|
Шпиндел през отвор |
Φ82mm/Φ78mm |
|
Форма на предаване на шпиндела |
Ръчна трета скорост, безстепенна в предавката |
|
Диапазон на скоростта на шпиндела |
60-1600 об./мин |
|
Максимален ход в посока X |
280 мм |
|
Максимален ход в посока Z |
850мм/1350мм/1850мм/2850мм |
|
Външен диаметър на втулката на опашката |
Φ75 мм |
|
Вътрешен конус на втулката на задната стойка |
MT5 |
|
Ход на втулката на опашката |
165 мм |
|
Бърза скорост по оста X |
6 м/мин |
|
Бърза скорост на оста Z |
12 м/мин |
|
Точност на позициониране |
X По-малко или равно на 0,03 mm, Z По-малко или равно на 0,04 mm |
|
Точност на повторяемост |
X По-малко или равно на 0,005 mm, Z По-малко или равно на 0,010 mm |
|
Обработка закръгленост |
0,004 мм |
|
Грапавост на повърхността на детайла |
Ra1.6 |
|
Поставка за нож |
Електрически държач за ножове с четири{0}}станции |
|
Размер на секцията на инструмента |
25*25 мм |
|
Основни характеристики на двигателя |
7.5kw асинхронно честотно преобразуване |
|
Спецификации на патронника |
Три{0}}челюстен патронник Φ250 мм |
|
Ширина на релсата |
390 мм |
|
Стил ламарина |
Двойна плъзгаща се врата напълно затворена |
|
Габаритни размери |
3000*1700*1800мм |
|
Тегло на машината |
Приблизително 2800 кг/3200 кг/3800 кг/4500 кг |
Фактори за избор
Изборът на хоризонтална стругова машина с ЦПУ изисква цялостно разглеждане на три измерения: Първо, спецификациите за обработка, с диаметър на завъртане, диаметър на моста и максимална дължина на обработка като сърцевина, определят диапазона на радиална и аксиална обработка на оборудването, за да отговарят директно на основните изисквания за размер на детайла; второ, адаптивността на натоварването, изберете модела въз основа на натоварването на детайла и комбинирайте въртящия момент на шпиндела и твърдостта на леглото, за да се справите с различни натоварвания при рязане на материали и тежка обработка на детайла, осигурявайки стабилна работа; трето, прецизността и ефективността, съсредоточени върху прецизността на шпиндела, типа водач и CNC система, с линейни водачи, адаптиращи се към висока скорост и леко натоварване, и закалени направляващи, отговарящи на тежките нужди от рязане, съчетани със съответната CNC система, балансираща точността на обработка, ефективността на производството и инвестиционните разходи за постигане на прецизно съответствие между работните условия и производствените изисквания.
приложения
Хоризонталните стругове с ЦПУ могат да обработват различни детайли. Те могат да обработват детайли на валове, като валове на двигатели и винтове за машинни инструменти, и да гарантират точността на техния диаметър и дължина чрез завъртане на външния кръг и челната повърхност. Те могат да обработват дискови детайли, като фланци и заготовки на зъбни колела, и да използват процеси като струговане на отвори и жлебове, за да постигнат обработка на вътрешни отвори и челни повърхности. Те могат също така да обработват детайли на втулки, като лагерни втулки, и да завършат струговането на вътрешни и външни цилиндрични повърхности. В допълнение, детайлите с резба, като свързващи болтове, могат да бъдат резбовани; въртящи се детайли със специална-} форма, като дръжки и гърбици, могат да се обработват чрез формоване на инструменти за струговане. Той има широк диапазон на обработка и може да отговори на нуждите за обработка на детайли с различни форми и изисквания за точност.
ЧЗВ
В: Вие сте търговец или фабрика?
A: Фабрика
Въпрос: Какви са силните ни страни?
A: Обширен опит в машинната обработка, цялостни процеси на сглобяване и екипи и опит в пускането в експлоатация в чужбина.
В: Предлагате ли надстройки и модификации на машинни инструменти?
О: Да, надграждаме различни бормашини, фрезови машини, стругове и обработващи центри.
В: Какви са някои допълнителни аксесоари за CNC машинни инструменти?
A: CNC ротационни маси, сонди, инструменти за настройка, фрезови глави, приспособления и др.
