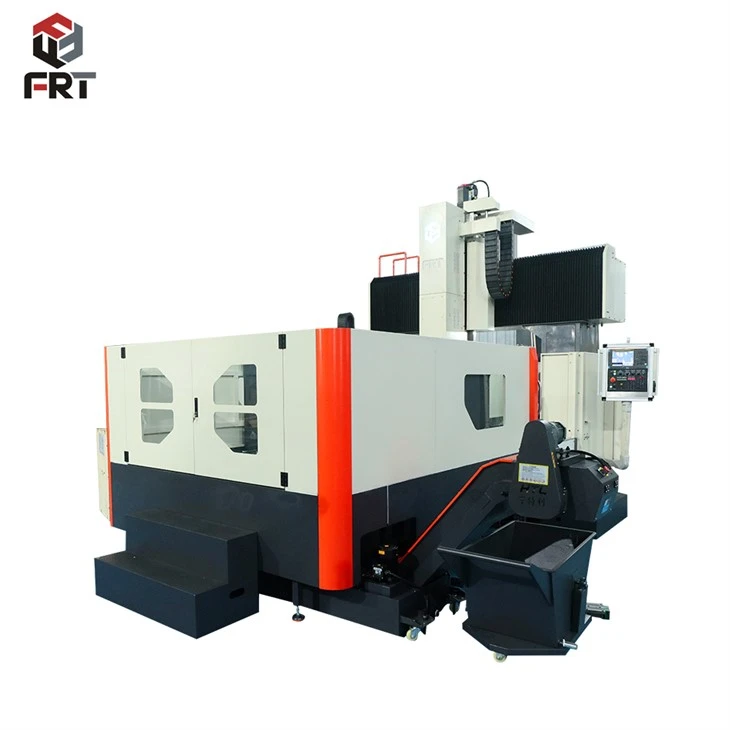

Gantry CNC машина

Портална CNC машинасе характеризират с изключително твърда структура, обикновено използваща структура на портална рамка със система за поддържане на ядрото, състояща се от двойни колони, горна греда и прибираща се напречна греда, осигуряваща стабилност по време на обработка. Те са способни на високо-прецизна обработка и са много интелигентни, включващи функции като предвиждане и компенсиране на грешки при обработката, мониторинг на-износването на инструмента в реално време и адаптивна оптимизация на рязане. Освен това, те са много адаптивни, като използват функции като пет-осово свързване, за да отговорят на нуждите от машинна обработка на различни индустрии, включително космическото, автомобилното производство и прецизните форми.

Като основна рамка на оборудването за прецизна обработка, структурният дизайн на портала директно определя оперативната стабилност и точността на обработка. Състои се от четири ключови компонента. Първо, основата, колоните и напречната греда са направени от 300-клас сив чугун. Този материал предлага отлична твърдост и поглъщане на удари, като ефективно абсорбира вибрациите, генерирани по време на обработката, и предотвратява структурната деформация да повлияе на точността на обработка. Устойчивостта на износване на сив чугун клас 300 също удължава живота на компонентите, осигурявайки солидна основа за целия портал.

Второ, структурата на шайбата се предлага в два типа: квадратна шайба и T-образна шайба, в зависимост от действителните изисквания за обработка. Квадратните шайби предлагат симетрична структура и еднаква твърдост, което ги прави подходящи за приложения с тежки-натоварвания и големи сили на рязане. T-образните шайби предлагат предимства в лекотата и гъвкавостта, намалявайки инерцията и подобрявайки стабилността по време на бързи движения, отговаряйки на изискванията за висока-прецизност, високо-скоростна обработка. И двете структури са адаптивни към различни условия на работа.

Освен това оборудването използва комбинация от високо{0}}прецизни линейни водачи и сферични винтове с голям-диаметър. Линейните водачи гарантират точността на линейното изместване на движещи се части като цилиндъра, намалявайки съпротивлението на триене и постигайки плавна работа. Сферичните винтове с голям-диаметър предлагат висока ефективност на предаване и точност на позициониране, прецизно предаване на мощност и минимизиране на грешките при предаване. Заедно тези два елемента позволяват на порталното оборудване да постигне още по-високи стандарти за точност на контрола на движението.

Накрая се предоставя специализирано оборудване за охлаждане и смазване. Охладителната система незабавно премахва топлината, генерирана в зоната за обработка и ключовите компоненти, предотвратявайки повишаване на температурата и термична деформация. Оборудването за смазване осигурява непрекъснато смазване на движещи се части като водачи и винтове, като намалява износването и осигурява дългосрочна-стабилна работа на всички компоненти, като допълнително повишава надеждността на обработката и експлоатационния живот на оборудването.

Опционалните функции на порталния обработващ център могат да бъдат специално конфигурирани за подобряване на възможностите и прецизността на обработка.

Theвъртяща се маса по четвърта-оспозволява непрекъсната многостранна обработка на детайли, като намалява времето за затягане и подобрява ефективността и прецизността при обработката на сложни части (като кутии и специални{1}}оформени части).

Theдесен{0}}ъгъл/универсална фрезова главаможе да промени ъгъла на рязане на инструмента, преодолявайки ограниченията на традиционната вертикална обработка и позволявайки обработка на дълбоки кухини, скосени отвори и сложни извити повърхности.

Theоптична скалакоригира грешки чрез- обратна връзка за позицията в реално време, като значително подобрява точността на позициониране и повторяемостта, за да отговори на изискванията за високо{1}}прецизна обработка на детайли.

Theцентрален изход за водадоставя режеща течност директно в зоната на рязане, като ефективно охлажда инструмента и детайла, отмива стружките, удължава живота на инструмента и осигурява качество на повърхността. Това го прави особено подходящ за пробиване на дълбоки отвори и рязане на материали с висока-твърдост.

Свържете се сега

Порталните CNC машини могат да бъдат оборудвани с различни практични аксесоари. По отношение на главите за фрезоване има обикновени глави за фрезоване за конвенционално фрезоване и глави за фрезоване под ъгъл, които могат да накарат централната линия на въртене на инструмента да образува определен ъгъл с шпиндела, за да отговори на нуждите за обработка на специални ъгли. Работната маса може да бъде избрана в различни размери и материали според нуждите, за да се адаптира към различни тегла на детайла и изисквания за обработка. Инструментът за настройка на инструмента може точно да измери дължината, диаметъра на инструмента и да открие счупване на обработващия център. Сондата е подходяща за големи портални машини и може да постигне ефективно откриване на детайла. Пет-осовата глава за фрезоване може да реализира обработка на пет-осева връзка и да завърши прецизната обработка на сложни извити повърхности и части със специална-оформа.

Порталната CNC машина е голямо фрезоващо оборудване, използвано главно за обработка на равнини, жлебове, скосявания и т.н. на големи детайли. Неговите функции включват: може да обработва множество лица и множество процеси върху детайла, да реализира обработка на сложна траектория чрез движението на работната маса и въртенето на фрезовата глава и може ефективно да обработва метални материали с големи-размери. Например, когато обработвате големи легла за металообработващи машини и части от кутии, той може да завърши фрезоването на множество лица с едно затягане, за да осигури точност на обработката и качество на повърхността; в корабостроенето се използва за обработка на равнини и жлебове на компоненти на корпуса; в космическата област, той може да обработва големи рамки от алуминиева сплав и други части, за да отговори на нуждите от обработка с висока-прецизност и висока-ефективност.
